Обработка на фрезерных станках

Обработка на фрезерных станках

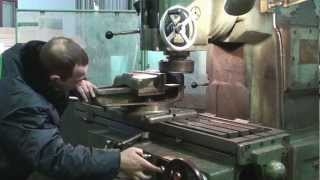

На фрезерных станках можно выполнять разные операции, например, торцевать плоскости, фрезеровать карманы и пазы узкого типа, заниматься получистовой обработкой выборок и фрезерованием плунжерного типа. На обрабатывающих центрах с ЧПУ можно осуществлять и пятиосевую фрезерную обработку.

Торцевое фрезерование

При выполнении операции торцевого фрезерования необходимо соблюдать следующие требования:

1. Избегать плоскостей, где пересекаются пазы и отверстия. Это способствует прерыванию процесса резания и увеличению времени обработки поверхности, а также скорейшей порче режущего инструмента.

2. Сверлить отверстия нужно после фрезерования. Однако есть исключения, бывает, что фрезерование происходит и после сверления. В таком случае необходимо снизить подачу ровно наполовину от той величины подачи, которая рекомендуется для обработки такой поверхности.

3. Фреза должна контактировать с заготовкой все время, пока идет обработка больших поверхностей. Если этого не происходит, возникают вибрации. Это происходит в том случае, когда вы обрабатываете поверхность за несколько проходов, в то время как рекомендуется обходить поверхность по периметру.

4. Не допускать возникновения вибраций, что достигается путем выбора такого радиуса обработки, который бы превышал радиус самой фрезы. Такую обработку уместно проводить при работе с углами.

5. Выбирать фрезы необходимо в зависимости от поверхности, требующей обработки. Фрезы рассчитаны для обработки углов в 45 и в 90 градусов и могут успешно справляться как с круглыми, так и прямоугольными уступами.

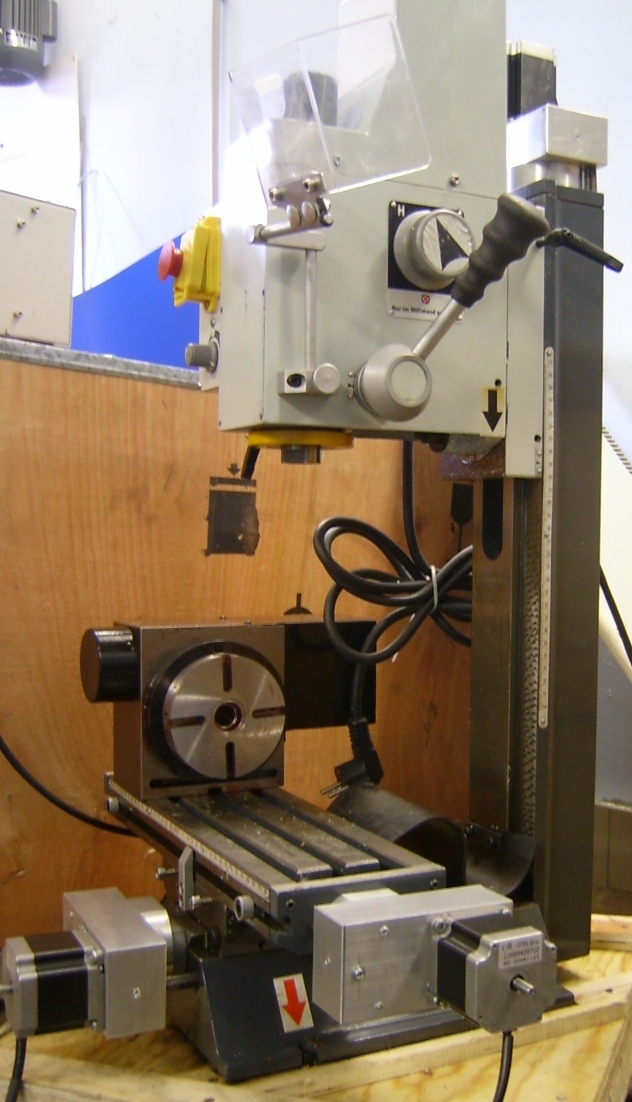

Круговая интерполяция

Карманы фрезеруются с помощью двух видов обработки: черновая и чистовая. Оба проходят при помощи круговой интерполяции.

Черновая обработка выполняется с учетом обязательных требований:

1. Сначала применяют твердосплавные фрезы, затем – длиннокромочные.

2. Длиннокромочная фреза должна быть на 5-10 миллиметров меньше в диаметре, чем сверло.

3. Длиннокромочная фреза в зависимости от направления дает различные показатели глубины обработки. В радиальном направлении они составляют 30-40 процентов от диаметра сверла, в осевом – в два раза выше показателей диаметра сверла.

4. Качество обработки зависит от диаметра фрезы. Чем больше диаметр, тем большее количество стружки снимает инструмент и тем быстрее происходит обработка. Однако в углах остается необработанный материал, что ухудшает качество обработки и способствует применению дополнительных средств для последующей.

5. Радиус обработки должен быть больше диаметра инструмента и составлять пятнадцать процентов.

Особенности круговой интерполяции

Круговая интерполяция имеет следующие особенности:

1. Фреза с круглыми пластинами – основной инструмент;

2. Диаметр фрезы влияет на глубину резания;

3. Чтобы повысить производительность, используйте пластины диаметра от 12 до 16 миллиметров. Зубья у фрезы должны быть с мелким шагом;

4. Радиус обработки должен превышать радиус фрезы на 15 процентов;

5. Перед фрезерованием обязательно сверление, причем применяется оно только для глубоких карманов;

6. Обработку производят твердосплавной фрезой или твердосплавным сверлом;

7. В процессе фрезерования необходимо, чтобы участвовали два зуба инструмента, не меньше, а также был использован максимальный диаметр.

Фрезерование узких пазов

Фрезерование пазов узкого типа проходит следующим образом:

1. Обработка происходит сверлами из твердых сплавов или длиннокромчатыми фрезами;

2. Круговая интерполяция здесь неуместна. Требуется обработка прохода на полную глубину.

3. Фреза должна быть такого диаметра как размер паза. Поэтому если мощность оборудования можно увеличить, то лучше сделать это;

4. Если все сделано верно, должен оставаться минимальный припуск под чистовую операцию;

5. Паз перед фрезерованием должен быть подвергнут предварительной обработке. Сверло не должно иметь диаметр меньше, чем фреза. Обычно сверло должно превышать диаметр фрезы на 5-10 миллиметров;

6. Эвакуация стружки проходит более эффективно, когда подача в самом начале резания снижена до минимума.

Получистовая обработка выборок

Получистовая обработка выборок предполагает удаление стружки или остатков металла, которые накапливаются в результате черновой обработки. Особенностью данного процесса является инструмент, который имеет тонкое строение и нежесткое исполнение. Это связано с тем, что несмотря на большую глубину отверстия, следует обработать большую площадь материала. Поэтому инструмент должен быть одновременно и тонким, и мягким. Возможно использование двух фрез разного диаметра, однако это снижает показатели скорости и количество затраченного на выполнение операции времени увеличивается.

Плунжерное фрезерование

При выполнении плунжерного фрезерования необходимо учитывать малейшие колебания инструмента, поэтому, чтобы снизить порог колебаний, следует выбирать фрезу с радиусом меньшим радиуса при ребре. Материал не должен оставаться в углах плоскости. Поэтому необходимо его удалять с помощью плунжерных сверл.

Пятиосевая фрезерная обработка

Пятиосевая фрезерная обработка предполагает учет многих компонентов, чтобы обеспечить максимально точную и качественную работу. Она бывает непрерывной и обрабатывать с помощью нее можно сложные поверхности, например, боковые. При этом обработка происходит боковой поверхностью фрезы. Пятиосевая обработка – современный вид обработки, который позволяет за меньший промежуток времени добиться больших результатов, чем при обычной. Ведь все операции уже запрограммированы и поэтому наладчику не нужно настраивать инструмент.

Компания «МП Сервис» предлагает обрабатывающие центры высокого качества. Посмотреть продукцию вы сможете в каталоге. Токарно-фрезерные станки, поставляемые нами, отличаются надежностью и стабильностью в работе.
